吸い上げポンプを自作！手押しポンプや水撃ポンプの仕組みと作り方

家庭の庭や緊急時の備えとして、電気を使わないポンプがあれば非常に便利だと思いませんか。

実は、吸い上げポンプを自作することは、100均の身近な材料や不要なペットボトルさえあれば意外と簡単です。

特に最近では、家計の節約や防災意識の飛躍的な高まりにより、自作の揚水ポンプへの注目が各所で集まっています。

本記事では、初心者の方でも決して迷わない吸い上げポンプの作り方を、プロの視点で徹底的に解説していきます。

代表的な水撃ポンプの物理的な仕組みから、ペットボトルポンプを用いた効率的なサイクロン構造まで、幅広く紹介します。

昔ながらの手押しポンプのような懐かしい仕組みを、現代の便利なDIY手法で手軽に再現してみましょう。

必要な道具は、ほぼ全て100均の店舗で揃うため、コストを極限まで抑えてポンプの自作が誰でも可能です。

内部にサイクロン効果を発生させることで、驚きの吸水力を体感できる本格的な自作ポンプが完成するはずです。

まずは、空のペットボトルや塩ビパイプといった身近な素材を準備して、揚水ポンプの製作に一歩踏み出してください。

自然の落差を利用した水撃ポンプなら、燃料なしで半永久的に水を運び続けることが十分に可能です。

自作のプロセスを楽しむ心と、電気を使わないポンプがもたらす非常に高い利便性を、この機会に同時に手に入れましょう。

それでは、具体的な吸い上げポンプの自作手順について、詳細なステップを一つずつ余さず確認していきましょう。

もしも明日、蛇口から水が出なくなったら？あるいは、電気の供給が完全にストップし、ライフラインが断絶してしまったら。

そんな時、私たちの生活は一瞬にして危機にさらされます。

多くの人が抱えるこの漠然とした不安、実は今の日本において決して無視できない現実味を帯びていますよね。

災害対策グッズを揃えるのも手ですが、もっと根源的な安心を手に入れたいと願う人が、今密かに注目しているものがあります。

それが電気を使わないポンプを自作するという選択肢です。

なぜわざわざ苦労してポンプを自作するのか？それは単なる趣味の領域を超えた、生存戦略としての魅力があるからです。

電気を使わないポンプは、燃料もモーターも必要としません。

自然の物理法則、つまり重力や慣性、気圧といったエネルギーを味方につけて水を運ぶその仕組みは、一度理解してしまえばこれほど心強い味方はありません。

自作することで構造を熟知できるため、壊れても自分で直せる。この圧倒的な自己完結感こそが、不安を抱える現代人の救いになっているのです。

この記事を最後まで読めば、専門知識がなくても吸い上げポンプを自作するための具体的な手順や、水撃ポンプやサイクロン方式といった高度な仕組み、さらには100均素材を活用した身近なポンプの作り方まで、そのすべてを習得できます。

読み終える頃には、あなたは水という生命線を自分の手でコントロールする術を身につけ、明日からの生活に絶対的な自信を持てるようになるはずです。

低価格かつ自然のエネルギーだけを利用した水撃ポンプ(吸い上げポンプ)の購入を検討されている方は、こちらから購入可能です。

是非ご検討ください。

さて、いきなり本格的な鉄パイプを溶接するような話ではありませんのでご安心ください。

まずは最も身近な材料、ペットボトルと100均グッズを使って、ポンプの基本原理を体に叩き込みましょう。

吸い上げポンプの自作において、最初にして最大の壁は「どうやって一方通行の流れを作るか」という点に集約されます。

これを解決するのが弁（バルブ）の存在です。

ペットボトルポンプの構造は非常にシンプルで、メインのシリンダーとなるペットボトルの中に、ピストンとなる棒を入れます。

ここで重要なのが、水が逆戻りしないようにするための弁を、底面とピストンの両方に仕込むことです。

100均で購入できるおもちゃのゴムボールや、シリコン製のキッチンツール、あるいは少し厚手のビニールシートなどが、この弁の材料として驚くほど優秀に機能します。

ここで、ポンプの構造と効率について、一般的な意見と専門的な見解を比較してみましょう。

項目	ネット上の一般的な噂・口コミ	専門的・獣医学的見解（物理学的視点）
耐久性	ペットボトルですぐ壊れる、使い捨て	適切に補強すれば数ヶ月の連続稼働も可能
揚程（高さ）	自分の背の高さくらいが限界	気圧の限界（約10m）までは理論上吸い上げ可能
作成難易度	子供の夏休みの工作レベル	気密性の確保が極めて難しく、大人の技術が必要
材料費	100円から300円程度	接着剤やシール材を含めると1000円前後は必要

いかがでしょうか。

単なる工作と侮ることなかれ、気密性の確保という点では、ペットボトルポンプの自作は大人でもかなり熱中できる奥深さがあります。

100均で売っている自転車用の空気入れを改造するパターンもありますが、一からペットボトルで作り上げる過程には、エンジニアリングの基礎がすべて詰まっています。

よくある失敗談として、接着剤が乾ききる前に水を通そうとして、水圧で弁が吹き飛んでしまうというものがあります。

次に、より実戦的な手押しポンプについて掘り下げていきましょう。

災害時、特に地震などで断水が発生した際、井戸水や雨水タンクから水を汲み上げる手段があるかどうかは、生死を分ける分岐点になり得ます。

手押しポンプの仕組みは、基本的には紀元前から変わっていません。

大気圧を利用して水を吸い上げ、ピストンの上下運動でそれを吐出側に送り出す…この古典的かつ完璧なシステムを自作できることは、究極の防災対策と言えるでしょう。

自作のメリットは、何と言っても「その場にあるもので対応できる能力」が身につくことです。

市販のポンプは高性能ですが、特殊な部品が一つ欠けただけで動かなくなります。

しかし、吸い上げポンプの構造を理解して自作した経験があれば、壊れたとしても廃材や手元の道具で応急処置ができるようになります。

このサバイバル能力こそが、不安を安心に変える正体です。

ここで、実際に手押しポンプを運用する際のリアルな悩みについて考えてみましょう！ネット掲示板などでよく見かける、相談内容を再現してみます。

自作だからこそ直面するトラブルはありますが、それを含めて楽しむ余裕が欲しいところです。

手押しポンプの自作は、単なる道具作りではなく、自分だけのインフラを構築するプロジェクトなのです。

吸い上げポンプを自作しようと思い立った初心者が、まず最初につまずくポイントは「材料の選び方」と「加工の精度」です。

簡単と言いながら、実はここが一番の肝だったりします。

身近な材料、例えば塩ビパイプ（VP管）やホームセンターの園芸コーナーにある資材を使って、効率よくポンプを作成するためのコツをお伝えします。

コツの第一は、欲張らないことです。

最初から10メートル下の井戸から水を吸い上げようなどと考えてはいけません。

まずはバケツから机の上まで、たった50センチの揚水に成功することを目指しましょう!この小さな成功体験が、次の大きな挑戦へのエネルギーになります。

具体的な作成のコツを以下の表にまとめてみました。

カテゴリ	初心者が守るべき鉄則	よくある失敗例
サイズ選び	細めのパイプ（13mm〜20mm）から始める	太いパイプを選んで水圧に負ける
接続	専用の接着剤をたっぷり使い、数時間は放置する	ビニールテープだけで済まそうとする
弁の構造	逆止弁（チャッキ弁）は既製品を買うのもアリ	すべてを100均素材で自作して水漏れする
設置	垂直に立てて固定する	斜めに置いてピストンが摩耗する

自作の世界では、100%完璧を目指すと挫折します。

10人中5人が成功すれば御の字、くらいの気持ちで挑むのが長続きする秘訣です。

特に吸い上げポンプの場合、目に見えない空気の漏れ（エア噛み）が最大の敵で、石鹸水を吹きかけて、泡が出ないかチェックする地道な作業です。

さて、ここからは少し専門的な領域に踏み込んでいきましょう。

電気を使わないポンプをより実用的、かつ高機能にするためには、パーツ選びが命となります。

特に、今回テーマにしている水撃ポンプや揚水ポンプにおいて、システムの心臓部となるのは「逆止弁」です。

逆止弁とは、一方向にしか流体を通さないバルブのことです。

自作ポンプにおいて、このパーツの性能がそのままポンプの揚水能力に直結します。

ホームセンターの配管コーナーに行くと、真鍮製や樹脂製の逆止弁が売られていますので、初心者はまず、このパーツだけは信頼できる既製品を購入することをお勧めします。

すべてを自作したいというロマンは分かりますが、まずは動くものを作ることが先決です。

選ぶべきパーツの優先順位は以下の通りで、各パーツのリンクをクリックすると、商品リンクへ遷移します。

1. 逆止弁（スイング式、またはスプリング式）
2. 塩ビパイプ（厚みのあるVP管が望ましい）
3. 三方チーズ（配管を分岐させるパーツ）
4. エアチャンバー用の容器（ペットボトルや太い塩ビ管）
5. シールテープ（ネジ部の密閉に必須）
6. ボールバルブ50
7. 塩ビ管専用接着剤【エスロン等】

これらのパーツを組み合わせる際、最も神経を使うべきは「接合部の密閉」です。

どんなに優れた仕組みでも、針の穴ほどの隙間があれば、そこから空気が入り込んでポンプは沈黙します。

自作ポンプの製作時間は、その8割が密閉作業と言っても過言ではありません。

詳しくは、配管の規格や耐圧性能について解説している専門サイトなどを参考にすると良いでしょう。

例えば、日本における塩ビ管の標準規格を定めている組織の情報などは非常に参考になります。

参考リンク：塩化ビニル管・継手協会

このような公的な規格を知っておくことで、自分の作っているポンプがどれくらいの圧力に耐えられるのかを科学的に把握できます。

いよいよ本題、吸い上げポンプ自作の最高峰とも言える、水撃ポンプとサイクロン方式の実践編です。

これらはどちらも電気を使わないポンプですが、その動作原理は大きく異なります。

まず水撃ポンプ（ウォーターハンマーポンプ）です。

これは、流れている水の流れを急激に止めた時に発生する「ウォーターハンマー現象」という衝撃波を利用します。

配管の途中に設置した弁がパカパカと自動で開閉し、その衝撃で一部の水を高い場所へと押し上げる。

この「パカパカ」という一定のリズムが、まるでポンプが呼吸しているかのように感じられ、愛着がわくこと間違いなしです。

作り方の流れとしては、水源から落差をつけた導入管を引き、その末端に「排水弁」と「揚水弁」を設置します。

排水弁が閉じた瞬間の衝撃が、揚水弁を押し開けて水を送り出す。

この繰り返しです。非常にシンプルですが、弁の重さやバネの強さの微調整が、性能を左右する職人芸の世界になります。

一方、サイクロン方式のポンプは、遠心力を利用します。

水を渦状に回転させることで、中心部に負圧を生じさせたり、外周部に強い圧力を発生させたりする仕組みです。

これは主に、ゴミ混じりの水を汲み上げたり、特定の固形物を分離しながら揚水したりする際に威力を発揮します。

どちらの方式も、自作する上での最大の壁は「調整」にあります。

ポンプというより、分離機という位置づけであり、水を吸い上げる専門用途として使用されるわけではありません。

サイクロン掃除機の様に、あくまで水中の固形物(葉っぱや石)などを分離する目的で使われます。

作り方を確認せずに、直ぐに動く水撃ポンプが欲しい方は、以下で水撃ポンプキットの販売を行っています。

しかも、設置は慣れると約10分で仮組が完了し、購入後のアフターフォローもついています。

水撃ポンプをより実用的にするための、揚水ポンプとしての調整術についてさらに深く見ていきましょう。

燃料不要で24時間水を運び続けるためには、システムの安定性が不可欠です。

調整のポイントは、エアチャンバー（空気室）の管理です。

水撃ポンプの脈動をスムーズな流れに変えるために、空気のクッションが必要ですが、長時間動かしていると、この空気が水に溶け込んでなくなってしまいます。

すると、ポンプの音が「カツーン！カツーン！」と高く硬い音に変わり、最悪の場合は配管が破損します。

これを防ぐための裏技として、極小の穴（スニフターホール）を吸い込み口付近に開け、動作のたびにわずかな空気を吸い込ませる手法があります。

これにより、エアチャンバー内の空気が常に補充され、半永久的な稼働が可能になります。

また、揚水ポンプとしての効率を上げるには、駆動パイプ（水源からポンプまで）の長さが重要です。

目安としては、落差の5倍から10倍程度の長さが必要と言われています。

短すぎると衝撃が弱く、長すぎると摩擦抵抗でエネルギーが失われますので、この絶妙なバランスを見つける作業は、まさに実験の繰り返しです。

ここで、参考になる農学的な知見を紹介します。

農業において水撃ポンプがどのように活用されているか、その歴史と実用例を学ぶことで、自作のヒントが得られるはずです。

参考リンク：農林水産省　小水力利用の現状と課題

このように、国も注目している技術を自分の庭で再現していると思うと、なんだかすごいことをしている気分になりませんか。

実際、すごいことなんです。

電気に頼り切った現代文明の中で、たった一人で「水」というインフラを再構築しているわけですから。

吸い上げポンプの進化系として、サイクロン構造を取り入れた自作ポンプについても触れておきましょう。

サイクロン、つまり旋回流を利用することで、従来のポンプでは難しかった「連続的な吸い込み」と「異物の除去」を同時に行うことができます。

自作におけるサイクロン構造の作り方は、円錐形の容器（例えば工事用のカラーコーンや、大きな漏斗）を逆さまに使い、そこに接線方向から水を流し込むのが一般的です。

水が渦を巻くことで、中心部に強力な負圧が発生し、それが吸い上げポンプとしての機能を果たします。

サイクロン方式のメリットは、可動部が少ないことです。

水撃ポンプのように弁が激しく動くわけではないので、摩耗による故障が極めて少ない。

ただし、安定した渦を作るためには、ある程度の流速と流量が必要になる為、水源が豊富な場所に向いている方式と言えます。

ここで、ネット上のDIYコミュニティで話題になる「サイクロンポンプの罠」についてお話ししましょう。

「自作サイクロンポンプで、泥水を一気に透明な水に変えられる！」という過激な主張を見かけることがありますが、これは半分正解で半分間違いです。

サイクロンは比重の重い砂や泥を分離するのには適していますが、水に溶け込んだ汚れや細菌までは除去できません。

これを信じて「そのまま飲める」と思ってしまうのは、知識の欠如が招く恐ろしい誤解です！

自作を楽しむなら、こうした限界も正しく理解しておく必要がありますね。

いよいよ終盤です。これまでに学んだ知識を総動員して、廃材、特にペットボトルを最大限に活用した高性能な揚水ポンプの活用法を考えましょう。

単なる一時的な工作ではなく、実用に耐えうるシステムとしてのペットボトル活用術です。

ペットボトルの利点は、その透明度と加工のしやすさですが、ポンプの内部で弁がどう動いているか、空気がどこに溜まっているかが一目でわかります。

これは、吸い上げポンプの自作においてトラブルシューティングを容易にする最大の武器になります。

例えば、複数のペットボトルを連結して、多段式の揚水ポンプを作ることも可能です。

一段のポンプでは2メートルしか上がらなくても、それを3段重ねることで6メートルの高さを狙う。

一つひとつは脆弱な廃材でも、構造を工夫することで高性能なシステムへと昇華させることができます。

活用法の具体例をいくつか挙げてみます。

• 家庭菜園の自動散水システム：雨どいから集めた水を、自作ポンプで少し高い位置にあるタンクへ。
• 観賞魚の水槽循環：電気を使わないポンプで、常に新鮮な空気を取り込みながら水を回す。
• 子供向けの科学教育：目の前で動く物理現象ほど、子供の好奇心を刺激するものはありません。

自作の吸い上げポンプに関するまとめです。

一口にポンプと言っても様々な種類がある事が理解できたと思います。

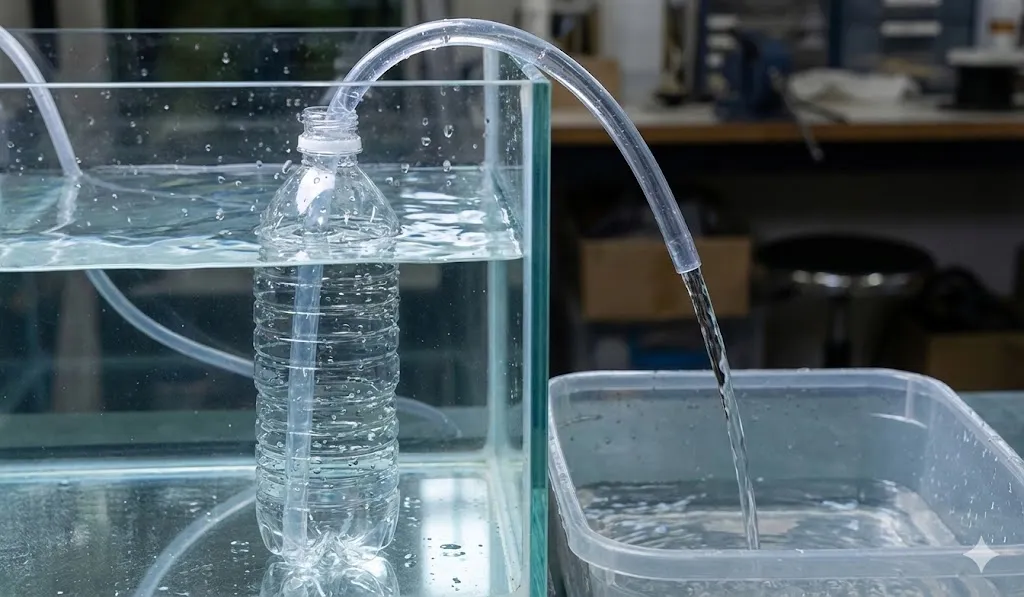

ここでは触れていませんでしたが、水の落差を利用したサイフォンポンプなども存在します。

これは、今まで解説してきたポンプと比較すると最も単純で、ペットボトルの底面をカットして、飲み口をホースでつないだら、中を水で満たして下に排出するだけです。

その過程で、大きなポンプから水槽内部の汚れを吸い取る様は、ポンプのように見えます。

他にも、チャッキバルブを利用した水撃ポンプは何度も解説している通りですし、吸い上げポンプの代表例と言ったら、モーターから井戸水を吸い上げる手押しポンプまで多岐に渡ります。

水撃ポンプテックでは、なるべく電気は使わず自然や自分の力だけでくみ上げるポンプを紹介しています。

上記のような水撃ポンプの自作を検討されている方は、是非キットを手に取って組み立ててみてください。
