水撃ポンプを自作すれば川から電気を使わないで水をくみ上げる永久機関を作る事が出来ます。
何故電気を使わないで水を永遠に組み上げられるのか不思議ですが、水撃作用を利用して水をくみ上げる事で実現できます。
このポンプは水撃ポンプの他にラムポンプ(ram pump)とも呼ばれています。
個人で水撃ポンプ(ラムポンプ)を自作する方法から仕組み、全て揃えるのが面倒な方の為にキットの販売について解説します。
スポンサーリンク
水撃ポンプ自作！仕組みが簡単な電気を使わない永久機関のキット販売のポイント
- 電気を使わないで水をくみ上げるには水撃ポンプを作れば実現可能だが、湖などの静止した水では汲みだす事が出来ない。(水の流れが発生する高低差のある川が条件)
- 水撃作用とは流れる水を急激に止めた時に流体エネルギーが圧力エネルギーに変換された時に起こる現象である。
- 水撃ポンプは自作可能だが、100均レベルの材料で全て揃えるのは無理があるし、実用レベルで稼働させることはできない。(塩ビ管が必要な為)
水撃ポンプの自作は簡単！電気を使わない永久機関の仕組みを解説
水撃ポンプは個人でも自作出来ますが、それなりの知識も必要です。
まずはしっかり動作原理を理解した上で、必要な道具と材料を揃えて行きましょう。
水撃ポンプ(ラムポンプ:ram pump)を動かすのに必要な原理は水撃作用ですが、この水撃作用は急激なバルブの開閉で生じた内部の流体エネルギーが圧力エネルギーに変換された時に起こる水撃作用で、別名ウォーターハンマーとも言います。
一般家庭で確認できる事例としては、洗濯機の電磁弁が急に閉じた時にドンっという音や、急激に開閉が可能なボールバルブを使用して水道の開閉動作を行った時に発生しやすい現象です。
この水撃作用であるウォーターハンマーは、流体エネルギーを圧力エネルギーに変換して水をくみ上げるほどのエネルギーを発生させられるメリットもありますが、日常生活においてはこのような利用方法で水撃作用を利用する事はないので、圧力エネルギーは単に配管を傷めたり電磁弁の故障につながるデメリットの方が大きいのです。
図の解説でもあるように、高低差のある川から落差を利用して勢いよく配管内を流れた水(流体)は、いきなり流れを止められると、その一部のエネルギーが逆流して元の流れとぶつかります。
これが水撃作用：ウォーターハンマーの基本原理です。
水撃ポンプ自作！動作原理
ウォーターハンマー
水撃作用
ラムポンプ
流体エネルギー
圧力エネルギー

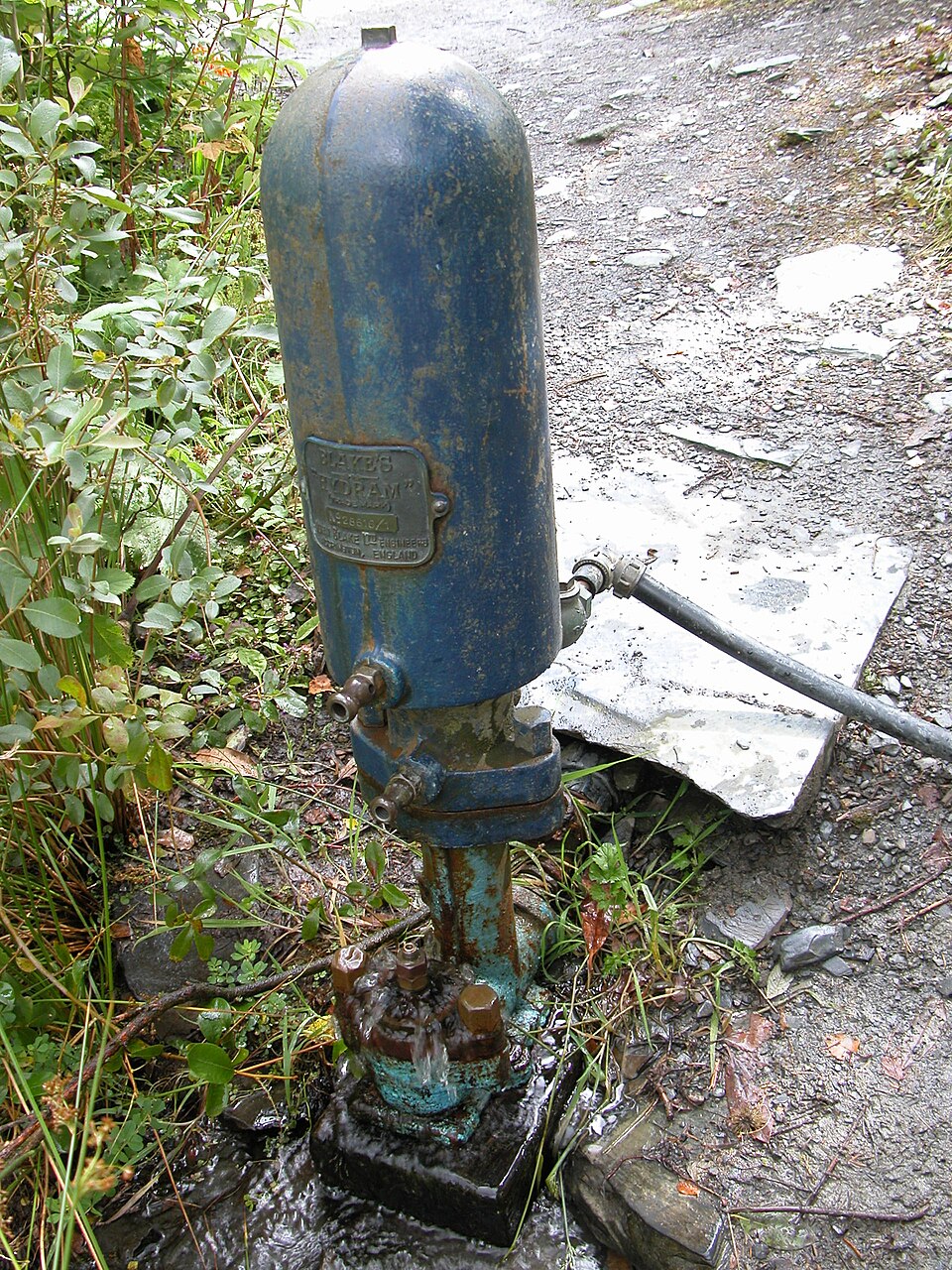

水撃ポンプは、1772年にジョン・ホワイトハーストが初めて水撃作用を利用したポンプを開発したのが始まりで、比較的歴史の古い原始的なポンプ。
流れる水の流体エネルギーを圧力エネルギーに変換することで起きるウォーターハンマー現象(水撃作用)を利用して水をくみ上げる装置。
- 水撃ポンプを自作する時に必要な道具や材料を解説：基本塩ビパイプ
- 水撃ポンプを動作させる為に必要な設計図
- 電気を使わないポンプの自作に必要な基本工具
水撃ポンプを自作する時に必要な道具や材料を解説：基本塩ビパイプ
下記で解説しているパーツと道具が揃えられれば個人でも十分に水撃ポンプの自作をすることは可能ですが、塩ビ管の用意がかなり曲者です。
塩ビ管は極力長いものが欲しいので、4m級のものになるとハイエースでも入りませんし、長すぎて軽トラックに積むのも怖いです。
私は近くに工務店がありましたので、工務店さんで購入して自宅まで運んできてもらいました。
塩ビ管は、カインズやエンチョーで購入するより、工務店を通して購入した方が安い場合もあります。
水撃ポンプを動作させる為に必要な設計図
では、続いて図を見ながら水撃ポンプの基本動作について解説します。
1番と4番のボールバルブを閉じた状態で開始します。
落差のある川から引いてきた水は、勢いをつけてINに流れ込みますが、1番のボールバルブが閉まっているので、水が流れ込む事はありません。
1番のボールバルブを全開にすると、ある程度勢いのついた水は3番のチャッキバルブを押し上げて、4番のボールバルブが閉じている為水は流れていきませんし、2番のチャッキバルブは水を妨げる方向で取り付けてあるのでこのままでは開きません。
続いて、2番のチャッキバルブを指で何度か押したり離したりすると、次第にチャンパー内に圧力が蓄積されていきます。
この動作を暫く繰り返していると、今度は自動で2番のチャッキバルブが開いたり閉じたりを繰り返すので、2番のチャッキバルブの動作が停止しない事を確認しながら、ゆっくりと4番のバルブを開放します。
最終的に、4番のボールバルブを全開にする頃には、チャンパー内に蓄えられた圧力で、水を川より高い位置へ押し上げる事が出来ます。
水流の圧力エネルギーを利用しているので、川の流れが止まれば水はくみ上げることが出来ませんし、取り込んだ水流に対し、出てくる水は圧力が弱く、水を散水できるほどではありません。
なんだそんなものか！と、あきらめる前に、タンクにある程度水を貯めてから、加圧ポンプで加圧してやれば、水道と同じ勢いで水を出すことが出来ます。
折角電気を使わずにくみ上げた水を、今度は電気で加圧するのか！と、矛盾もありますが、ある程度の圧力が必要なら仕方ありません。
もしくは、自分より高い位置にタンクを持ち上げて、タンクの圧力を利用して水圧を確保すればよいのです。
続いては、図で解説しているパーツの詳細を表にしてみました。
| No | パーツ | 数量 | 備考 |
| 1 | チャッキ弁 | 2 | １２５用 |
| 2 | ボールバルブ | 2 | ２５A用・1/2用 |
| 3 | VP13/VU65 | 1 | 配管 |
| 4 | チーズ | 2 | VP２５用 |
| 5 | 異形継ぎ手 | 2 | VP25からVP13変換 |
| 6 | TSバルブソケット | 3 | VP２５用 |
| 7 | 塩ビ管 | 1 | VU65 |
| 8 | 継ぎ手 | 1 | VUDS６５ |
| 9 | 蓋 | 1 | VU６５ |
| 10 | 掃除口 | 1 | DV継手６５ |
実際に商品のリンクを張り付けておきますので、現物と確認用の参考にしてください。
チャッキバルブです。
チャッキバルブは他の名称を逆止弁・チェックバルブとも呼ばれており、水道用に関わらず、様々な用途の物が存在します。
空圧用のチェックバルブもありますし、電子回路だとダイオードが電流を一方方向にしか通さない役割をしますので、流れるのは電流ですが水のチャッキバルブと似た働きをします。
ホームセンターで同様のチャッキバルブを購入する事も出来ますが、大抵とても高価なので、インターネットでキーワード『チャッキバルブ・チェックバルブ・逆止弁』を駆使して探すと、中華性の安価なチェックバルブを購入する事が出来ます。
リスクはありますが、最近だとアリエクスプレスなどでも安価なチェックバルブを購入する事が出来るので、探してみるのも良いかもしれません。
パイプの外径と同じ径のチャッキバルブであれば、どんなものでも構いません。
水圧がそれほど高くないので、安価なもので十分です。
画像の製品だと、KITZという安価なメーカーのものを利用しています。
鋳物製の他に、アメリカだとプラスチックのものも販売しているようですが、衝撃などを考えるとチェックバルブは鋳物製のものが良いと思います。
アメリカで販売しているプラスチックで透明のチャッキバルブは、長期間使用していると、恐らく紫外線で劣化して見た目も悪くなりますし、透明度も低下する可能性が高いです。
このボールバルブはプラスチック製品で、図で示すと、一番の水流制御用のバルブとして使用しています。
何故、一番のバルブを25Aのプラスチック製品にしたかというと、鋳物製で25Aとなると、それだけで制作コストが相当高くなってしまうので、安価な塩ビパイプ製のものにしました。
ただ、強度を考えると、できる限り鋳物製のフルボアタイプのボールバルブが良いと思います。
フルボアタイプのボールバルブについて簡単に解説すると、フルボアタイプのボールバルブは、レデュースドボアタイプのボールバルブとは異なり、管内系が同型なので流体ロスを抑える事が出来ます。
逆にレデュースドボアタイプのボールバルブは、管内系より一回り小さいサイズになり流体抵抗が発生するというデメリットがありますが、フルボアタイプのボールバルブよりも小型で安価というメリットがあります。
今回の水撃ポンプで使用するボールバルブは、流体損失をなるべく抑える必要があるので、ボールバルブは必ずフルボアタイプのものを選択する必要があります。
このボールバルブはネットで購入しなくても、大抵はホームセンターに置いてありますので、ポイントやカードをお持ちであれば、ホームセンターで調達するのも良いでしょう。
仕組みは他のボールバルブと変わりありませんし、プラスチック製品ですが、肉厚で強度もなかなかのものだったので採用しました。
接続にはネジが切ってないので、25Aのストレート塩ビ管をそのまま接続する必要がありますので、最終的な固定は、塩ビパイプ専用の接着剤であるエスロンを使用して接着します。
ちなみに、図の商品リンクのバルブはネジが切ってありますので、接続するには、ストレートの塩ビ管に25A用のバルブソケットを取り付けた上で、シールテープを巻きつけて固定する必要があります。
図の商品のボールバルブは、2個セットで700円前後と、ホームセンターで購入するより相当お買い得な商品です。(ホームセンターで購入すると1個で数千円はする)
バルブ類は、他にも色々な場所で使う事の多い材料ですので、セールなどを利用して数個まとめ買いしておくのをお勧めします。
こちらは4番のボールバルブですが、鋳物製を選択しました。
一応、水撃ポンプでは最も圧力のかかる部分ですので、後々の事を考えると鋳物製が最適だと思います。
流入してきた水のエネルギーは、チャンパーに圧力エネルギーとして蓄えられますが、そのエネルギーをダイレクトに保持しているのが4番のボールバルブです。
水を汲み上げる時は、通常全開にしておくので抵抗は発生しませんので、プラスチックのものでも問題はありません。
鋳物製のボールバルブを使用する時の注意点があります。
重要なのでもう一度、フルボアタイプとレデュースドボアタイプのボールバルブについておさらいです。
ボールバルブにはいくつかの種類があるので、種類を間違えると折角得たエネルギーがボールバルブの径が狭いことで抵抗になり効率も低下します。
さて、そのボールバルブの種類ですが、ボールバルブにはフルボア・レデューストボアの2つのタイプがあります。(実際には他にもあるが)
レデューストボアは管内径よりも狭いボールバルブの事を言います。
何故、わざわざ流体抵抗の発生しやすい管内径よりも狭いボールバルブが存在するのかというと、管内径が同径のフルボアと違い、製造コストを抑えてコンパクトに出来るからです。
狭い部分や機器を小型化したい場合は、レデューストボアを選択する事もありますが、殆どは管内径と同様のフルボアタイプが選択されます。
ホームセンターで商品をチェックしていると、フルボアタイプよりレデューストボアの方が価格が安いのでついついそちらを選択してしまいがちですが、ボールバルブはフルボアタイプを購入しましょう！
塩ビ管には大きく二種類が存在します。
それがVP管とVU管です。(詳しくは下記リンクを参考にしてください。VP・VUの違いについて詳しく書かれています)
VP管は、主に水道配管に使用される肉厚で灰色の塩ビ管です。
水道配管とは、水道局から来ている圧力のある水を流すための配管の事です。
他にもVP管には、高温に耐えられる茶色のHT管や、耐衝撃性のある黒色のHI管があります。
耐衝撃性のある黒色のHI管は、山水の引き込みや、衝撃のかかる可能性のある場所に使用されます。
カットなどの基本的な施工方法は同じですが、接着剤はそれぞれ専用の接着剤を用意しないといけません。(専用のものでないと温度で外れたり、衝撃で外れたりしますので注意が必要な配管でもあります)
VP菅に関しては、一応参考程度に商品を乗せていますが、実際インターネットで購入すると、商品価格以上の輸送コストがかかってしまいますので、塩ビパイプを購入するならネットより断然近くの工務店やホームセンターで購入する事をお勧めします。
排水・排気用の、圧力のかからない排水に使用される肉薄の塩ビ管をVU管と言います。
VU管というと、一般的にはトイレの排水管や台所や風呂場の水回りの排水用途としての使用をイメージしますが、ガラリ(室外の換気口)と室内の換気口を接続するのに使用される事もあります。
VU管にはVP管のような、HI・HTといった種類・規格はありませんので、接着剤もVPの時に使ったエスロンで問題ありません。
ただ、この塩ビ管は施工時の工具に注意が必要です。
というのも、VU１００などの大口径の塩ビ管もあるので、塩ビ管カッターでは対応しきれないので、切断する時はゼットソーなどの塩ビ管専用ののこぎりを使用するか、チップソー切断機を使用します。
私は自宅にチップソー切断機がありますので、作業性の問題からもチップソー切断機を使用する事が殆どです。
チップソー切断機は角度も正確に切断できるほか、カット部分が非常にきれいなので、バリを気にする必要が殆どありません。
VP管もそうですが、VU管も4mの長いものを配送してしまうと、商品価格以上の配送料がかかってしまいますので、軽トラが借りられる場合はホームセンターの軽トラを予め予約してから購入しましょう。
4mだと長すぎてハイエースにも入りきりません。
配管を分岐する時の定番、チーズです。
エルボーと同じく、塩ビパイプの配管パーツとしてはよく使う材料です。
水撃ポンプでは、排水用とチャンパーへの流入用の分岐として使用しています。
チーズも種類がいくつかあり、一か所ネジが切ってあるものもあります。
ネジ付きのチーズは、沢山蛇口のついた水道を思い浮かべると分かりやすいですが、学校などの沢山蛇口のついたシンクは、内部の配管が一部メスネジの切ってあるチーズを使用しています。
テーパーのメスネジが切ってある場合は、オスネジに時計周りにシールテープをまいて固定します。
このチーズにはネジが切っていないので、全方向ストレートの塩ビ管をエスロンを使って接着・固定して使います。
チーズは他にも一か所径の異なる商品も販売されています。
例えばVP30からVP20への分岐をするといった具合です。(今回の水撃ポンプでは使用しません)
以降で紹介するTSバルブソケットと同様に、このチーズもHI(耐衝撃)・HT(高温用)などの種類があり、色分けされています。
チーズもよく使う材料ですので、私は安いときにまとめ買いしています。

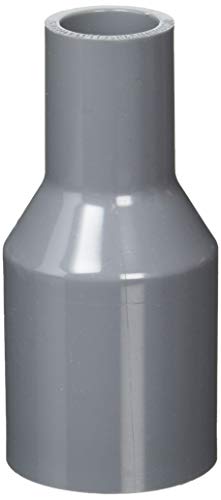

VP管用の異形継手です。
こちらもVP30からVP20といった具合に、大きな口径の配管から小径の配管へ変更する時に使われる継手です。
ここでは紹介しきれませんが、径のパターンも様々な種類がありますので、一度ホームセンターで確認してみると良いでしょう。
VP管用の異形継ぎ手で、ネジのきってあるものは存在しない様です。
基本的には、全てストレートの塩ビパイプをエスロンを使用して接続するのが基本となります。
こちらも他のパーツで紹介したように、HI・HTなどの種類があるので、用途にあったものを選ぶ必要があります。
当然ですが、異形継手を使用するという事は流体抵抗が発生するので、一般家庭でこの継手が使われる事はあまりありません。
TS継手：バルブソケットです。
このバルブソケットは、ネジの切ってあるボールバルブやゲートバルブをVP塩ビ管と接続する時に使用します。
このバルブソケットも、HI・HTなどの種類がありますし、加えて蛇口付近で圧力のかかる部分にねじ部分が黄銅製品のものも存在します。
ネジはテーパーネジで、奥に行くほど径が大きくなるネジです。
テーパーネジを使用する時は、シールテープを時計方向に巻きつけて、ねじ込むことで完全に密閉できます。
余談ですが、何らかの原因でネジが馬鹿になってしまった場合は、ヘルメチックを利用して補修する事もあります。
その詳細に関しては下記のリンクで詳しく解説しています。
塩ビ管と接続する部分は勿論、VP管の種類に合わせたエスロンで接着します。
VU管に取り付けるＤＶ掃除口です。
掃除口を使うか使わないかで、水撃ポンプのメンテナンスのしやすさは変わってきます。
チャンパーにはゴミも貯まりますが、掃除口ではない蓋を使って完全に接着剤で閉じてしまうと、中がブラックボックスになってしまいますので掃除口は必要です。
この掃除口にはパッキンがついて居ますので、継手の部分をしっかりとエスロンで接着して蓋をねじ込めば、圧力が逃げ出す心配はありません。
これがペットボトルだと、だめになるたびに取り換えないといけないので、在庫が無い場合は非常に面倒です。
ペットボトルは透明なので、直ぐに内部に藻が発生して抵抗の原因になりますし、それほど影響はないかもしれませんが、ペットボトルの湾曲した構造も水の流れに影響を与える可能性もあります。
これに限らず、DV掃除口には様々なタイプがありますが、筆者はこのタイプのＤＶ継手をお勧めします。
何故このタイプのDV掃除口が水撃ポンプに最適なのかというと、溝に適当な木材を挟んで力いっぱい締めこめるからです。
こちらもホームセンターに行けば大抵購入できますので、気になる方は一度現物を確認してお好みのものを購入しましょう。
ただし、物がプラスチックですので、締めこむ力は調整しないと割れます！私はあまりに力をかけすぎて割りましたｗｗｗ
今回の制作の肝になるのが、とにかくチャッキ弁と塩ビパイプをどうするかにかかっています。
まずは、最大の難関である塩ビパイプを入手する方法を考えます。
勿論、コメリやカインズに行けばどこでも手に入るのは当然ですが、4ｍの長さのパイプを運ぶとなると軽トラが必要です。
ホームセンターで配送をお願いすると、長さのある材料は、配送料だけで販売価格を超えてしまう事が殆どで、コスパが悪すぎるので、近くに工務店さんがある場合は工務店にお願いするのが確実です。
チャッキバルブ(チェックバルブ：逆止弁)は、水撃ポンプのDIYで最も高価な部品です。
チャッキバルブもホームセンターで入手する事は可能ですが、とにかく高価ですので、楽天やアマゾンで中国製の物を見つけて購入するのが良いと思います。
中国製チャッキバルブは、日本のホームセンターで販売されているものと比べるとかなり作りが雑ですが、水撃の圧力がそれほど高くないので中国製品の簡易的で安価なもので十分動作します。
実際に購入する時は、『チャッキバルブ』『逆止弁』『チェックバルブ』等の別名キーワードで検索すると、安価な製品がヒットする場合がありますのでセールの時にまとめ買いしてしまいましょう。
ペットボトルやゴムシートをカットして自作するのもよいですが、長期的にみると、やはり自作品よりも既製品のチャッキバルブを利用した方が、コストを抑えることが出来ると感じます。
電気を使わないポンプの自作に必要な基本工具
それでは、水撃ポンプの自作に必要な工具についても解説します。
| No | 工具/パーツ | 数量 | 備考 |
| 1 | のこぎり | 1 | – |
| 2 | 塩ビパイプカッター | 1 | – |
| 3 | エスロン | 1 | 接着剤 |
| 4 | シールテープ | 1 | – |
| 5 | リーマー | 1 | 蓋の穴開け |
| 6 | インパクトドライバー | 2 | リーマーに使用 |
塩ビ管専用ののこぎりで、私が普段愛用しているゼットーになります。
切れ味もよく長持ちするので、ゼットーを使い続けて居ます。
グリップの握り心地もなかなか良く、力を入れやすく、細かいカットも操作しやすいです。
ただ、私は殆どの場合、塩ビ管のカットにはチップソー切断機を使用しています。
パイプカッターでは大口径のVU管には対応しきれませんし、のこぎりだとどうしても切り口にバリが多く、斜めにカットされてしまう事もあるので、カットの正確なチップソー切断機を使用しています。
カットの効率・正確さ・スピードも速いですし、切り口の綺麗さものこぎりとはくらべものになりません。
私は、チップソー切断機の使用できない場所に限り、ゼットソーを使用しています。
ゼットソーは刃もだめになったら交換できるのも良い点です。(ただ、交換時にどの刃を買ったか忘れていつもグリップ事買いなおすｗ)
塩ビ管のこぎりは様々なメーカーが出していますので、自分の好みののこぎりを使いましょう。
ゼットソーは他のメーカに比べてコスパもよくおススメです。

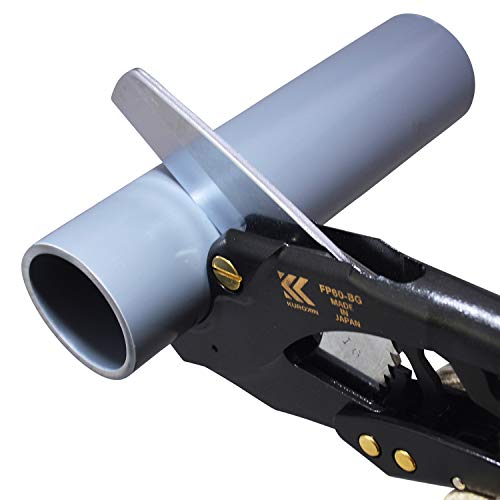

水道配管のDIYをするなら絶対に欲しい商品が、上記の塩ビ管カッターです。
こちらも様々なメーカーが出していますので、商品リンクはあくまで私のおすすめなので、ホームセンターでお気に入りのものを買えば良いと思います。
塩ビ管カッターは一本は持っておきましょう！
私は最初、安いからと回して切るタイプの塩ビ管カッターを購入したことがありますが、狭い場所のカットには不向きですし、切るときの力加減や工夫も必要で、めんどくさくなって使わなくなりました。
回して切るタイプの塩ビ管カッターは、構造が簡単で小型でコスパも良いですが、作業効率的な観点から考えると全く役に立ちません。
買うなとは言いませんが、本当にお勧めできません。(何本も切っていると本当に手が疲れます)
これに対し、塩ビ管カッターを始めて使った時の感動と言ったらありません。
ハサミと同じような感覚で、簡単に硬い塩ビ管をカットできるのですから、しかも先の工具の何倍ものスピードでカットできます。
VU管は径が大きいので、パイプカッターでも対応出来ませんが、VP管を切るときにはめちゃくちゃ効率がいいですし、楽に切れて、おまけに切り口も綺麗なので、一度使うと回して切るタイプのカッターには戻れません。
塩ビ管接着用の専用接着剤はエスロンという商品です。
塩ビ管の接着剤にはエスロンが便利です。
内部に刷毛がついて居るので、塩ビ管に塗りやすいです。
使い方は、適量を塩ビ管のオス側とメス側にまんべんなく塗って、塩ビ管同士を接続したら1分ほど数えてそのまま固定するとくっつきます。
接着剤エスロンには、いくつか注意点があります。
一つ目の注意点は、接着剤が可燃物なので火気厳禁という事で、二点目はＶＰ管の種類によって接着剤が違います。
塩ビ管には、耐衝撃用の黒色のHI管と、普通の灰色の塩ビ管と、高温を流す事が出来る茶色のHT管がありますが、それぞれ接着剤が違います。
ホームセンターに行くと、分かりやすく色分けされているので、間違える事は無いと思います。
間違えて、HT管用の接着剤に灰色の塩ビ管のエスロンを使用すると、熱で接着剤が剥がれて配管が破裂する原因となり危険ですので、必ず接着剤は用途に合わせた専用のものを使用しましょう。
ダイソーには塩ビ管用の接着剤も販売していますが、塩ビ管を接着するならエスロンを使う事をお勧めします。
シールテープは水道配管のDIYで必須の材料です。
配管を行っていると、必ずシールテープが必要なシーンが出てきます。
例えば、水道の蛇口はテーパーネジが切ってあるので、シールテープが必要ですし、今回の水撃ポンプでも、ボールバルブと接続するのにバルブソケットを使用します。
このバルブソケットにもテーパーネジが切ってあるので、シールテープが必要です。
シールテープの巻き方は、時計回りにシールテープを六回ほどしわなく巻きつけます。
シールテープは手でも簡単にちぎる事ができるので、はさみなどのカット工具は必要ありません。
今回は出てきませんが、配管にはGネジである並行ネジも存在します。
並行ネジは主にトイレのフレキシブル配管で使用されていますが、テーパーのRネジとの違いはシールテープを必要としない点です。
代わりにゴムパッキンを使ってシールするので、ゴムパッキンが無いと水漏れします。(テーパーネジもシールテープなしにそのままねじ込んだけでは止水できません)
シールテープは意外に直ぐになくなるので、数個在庫を用意しておくといいと思います。
今回の水撃ポンプDIYで、必ずしも必要ではない工具ですが、DIYでは様々なシーンで最も使用頻度の高い工具だと思いますので、いつかは揃える必要がある電動工具です。
マキタなら、互換部品もどこのホームセンターでも手に入りますし、性能や信頼性は折り紙付きです。
私も何度か脚立から落としたり、電池が無くなるまでドライバーを回し続けるなど酷使した使い方をしていますが、落としてネジの部分をぶつけても偏心はありませんし、限界まで回してもモーターが焼け付く事もありませんでした。
充電スピードも速いので、同じバッテリーを最低二つ用意して、片方を充電しながら使うのが最も効率的でおすすめの使用方法です。
今回は、下記のステップドリルを使って、塩ビ管の蓋に穴を開けてTSバルブソケットを取り付けるのに使いました。
手動のリーマーもありますが、塩ビ管の蓋は意外に固いので、なかなか自力ではTSバルブソケットが入るまで穴の拡張に時間がかかります。
18Vの電動ドライバーは、正直言うとプロ用ですので、もっと電圧の低い安価なもので良いかもしれません。
ホームセンターでは、稀にマキタの電動ドライバセールをやっている事があるので、それを見つけたらねらい目です。
型落ちの製品でもDIYでは十分すぎる位ですので、そろえておきましょう。
六角軸付きのステップドリルがあると、塩ビ管の加工に大変便利です。
六角軸付きのステップドリルの利点は、電動インパクトドライバーで穴あけ可能な事で、穴のサイズもかなり大きなものまで対応しています。
それだけではなく、目的の径には数字で外径が刻印されていますので、穴あけの目安となりますし、段階的に穴が開く仕組みになっているので、穴を広げすぎる心配もありません。
一度、使用する工具について概要をまとめます。
のこぎりは普通ののこぎりではなく、塩ビ管専用ののこぎりがありますので、それを使用してください。(有名所だとゼットソー)
小径のパイプのカットには塩ビパイプカッターが便利です！ハサミと同じ感覚で塩ビ管を切断できるので、作業の効率化に重宝します。(水撃ポンプを製作しなくても一本は欲しい工具です)
エスロンは塩ビ管専用の接着剤で、シールテープは水道配管用ですが、ホームセンターで購入するよりアマゾンとか楽天のセールでまとめ買いした方がお買い得です。
インパクトドライバーは専用のリーマーを取り付けて使用します。
ホームセンターに行けばインパクトドライバー用のリーマーが売っていますので、それを購入します。
手動のリーマーもありますが、手も痛くなるし日が暮れるのでお勧めしません。
水撃ポンプを100均材料やペットボトルを使って自作する事は可能？
結論から言って、全て100均の材料を使って実用レベルで水撃ポンプを稼働させることは不可能に近いです。
エアータンクにペットボトルを使用する方法も一部では行われていますが、ペットボトルは透明な為、内部に藻が発生しやすいですし、材質も薄いので強度や耐久性に難があります。
私がおススメする方法としては、エアータンクも含めて全て塩ビパイプで制作するのが一番確実かと思います。
ペットボトルは大きさや形が不定期で、データを測定するには向きませんが、塩ビ管なら寸法規格が決まっており、長さを変更したり変更時のデータも収集しやすいというメリットがあります。

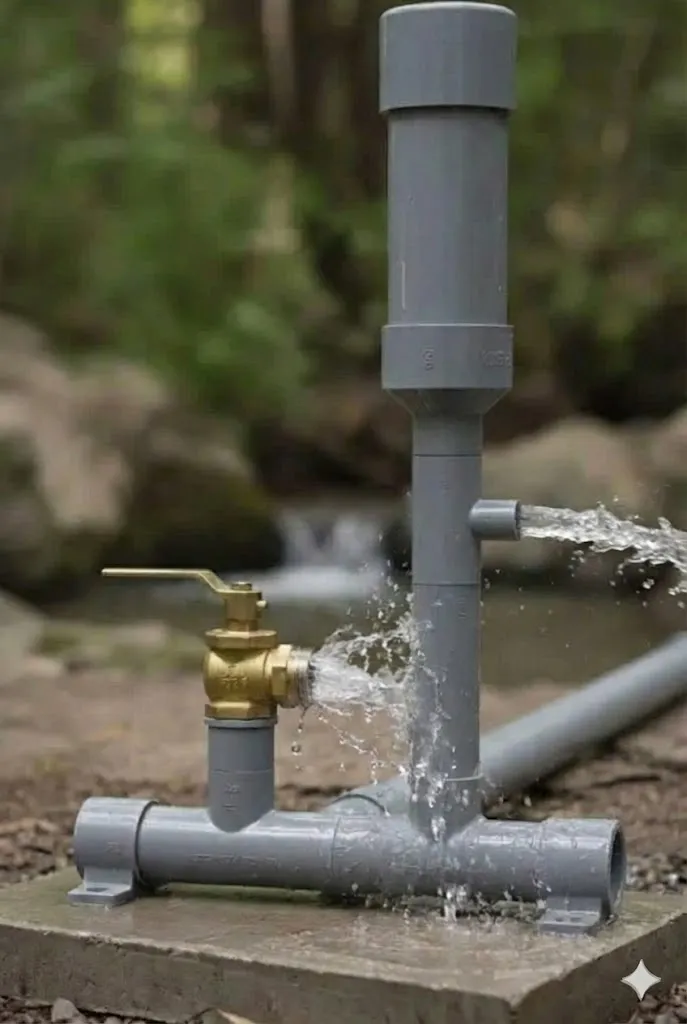

エアータンクを塩ビパイプで制作する時は、異形継ぎ手を使う方法や、VU管のエンドキャップにドリルで穴を開けてTSバルブソケットをねじ込むなどの工夫が出来ます。
ソケットや塩ビ管の接続方法に関する知識は、こちらが参考になりますので、作業方法に疑問のある方は是非一度ご覧ください。
ボールバルブ・チャッキバルブは、100均で出に入れる事は不可能ですし、チェッキバルブならまだしもボールバルブ類を個人で自作するのはちょっと無理がありますね。
私は、構造が複雑なチャッキバルブ類は作るのが面倒なので、できるだけ既製品を利用するようにしています。
ペットボトルや100均材料だけで自作できる？
塩ビ管
バルブ
逆止弁
灯油ポンプ
100均の材料だけで水撃ポンプを作るのは不可能と言っていいでしょう。唯一、実験的に利用できるものが灯油ポンプですが、100均で灯油ポンプを購入したとしても、実用レベルで水を吸い上げることはなかなか難しい問題です。
- 電気を使わないポンプのキット販売を考えてみた
- 補足 水撃ポンプの歴史
電気を使わないポンプのキット販売を考えてみた

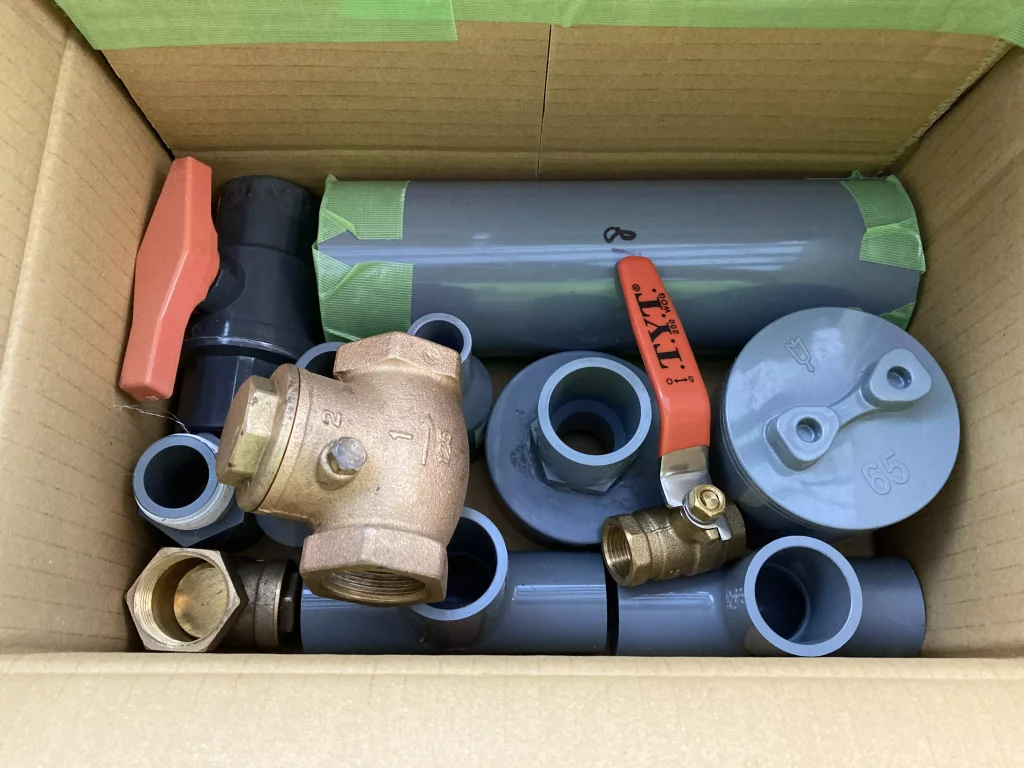

ちょっとまだ商品リンクは作ってないのですが、何を用意したらよいか分からない方の為に、全て材料を揃えてセット販売をしたいと考えています。
水の導入用の長い塩ビパイプに関しては、ご自身で調達して頂きます。
43000円で全て材料と、難しいチャンパー部分の加工を含めた商品を販売します。
商品について興味のある方はこちらからお問い合わせください。
▼水撃ポンプキット
・商品価格43000円(送料全国一律1500円：大和運輸)
※ご注文いただいてから材料を用意するのでお申込みから配送まで1週間程お時間を頂きます。
補足 水撃ポンプの歴史
水撃ポンプは、18世紀後半にフランスで開発された無動力の揚水ポンプです。
水の流れを利用して圧力を発生させ、水を高所に揚げる仕組みです。
- 1772年
イギリスのジョン・ホワイトハーストが水撃ポンプの前身となる装置を発明。 - 1796年
フランスのジョゼフ・ミシェル・モンゴルフィエが最初の自律型水撃ポンプを発明。 - 19世紀
水撃ポンプはヨーロッパ各地で広く普及。灌漑、排水、給水など様々な用途で使用される。 - 20世紀
電気モーターやガソリンエンジンの普及により、水撃ポンプの使用が減少。 - 21世紀
環境への配慮から、再び注目を集め始める。
水撃ポンプの歴史における重要な人物
水撃ポンプの用途は？
灌漑
排水
給水
発電
災害時の復旧
水撃ポンプの用途は、最近では主に『災害時の復旧』用として使われるケースが最も多く、一般家庭では畑の散水用に使われ、飲み水用の水を水撃ポンプで給水するケースは少ないです。
また、水撃ポンプは構造が単純なこともあり、趣味で各パーツを自作するユーザーが多いです。
水撃ポンプのメリットとデメリットとしては、メリットは何度も解説している通り、電気無しで高低差のある場所まで水を揚水する事が可能です。
デメリットは、湖畔のような流れのない環境では水撃作用は起こらず、川のように水の動きがある場所でしか動作しません。
また、装置が大がかりになりがちな所もデメリットで、チャンパー内は定期的にメンテナンスしないと、ゴミが詰まって動作不良を起こします。
水撃ポンプのメリット・デメリット
水撃ポンプの利点
- 動力源を必要としない
- 構造がシンプルでメンテナンスが容易
- 環境負荷が少ない
水撃ポンプの欠点
- 揚水量が少ない
- 設置場所が限られる
- 騒音が大きい
水撃ポンプは、環境への配慮から再び注目を集めています。
今後、技術革新により、揚水量や効率が向上し、より広く利用されるようになる可能性があります。
水撃ポンプ自作！仕組みが簡単な電気を使わない永久機関のキット販売まとめ
水撃ポンプについて、自作方法や仕組みについて解説したことをまとめます。
水撃ポンプとは、勢いよく流れる水を急に停止した時に生じる圧力エネルギーを利用したポンプです。
この水撃ポンプを利用すると、ウォーターハンマー作用で、水を低い所から高い所へ永久に組み上げる事が出来ます。
水撃ポンプは実際に、現在も僻地の水供給等で活躍していますが、その動作原理から湖などの静止した水では水をくみ上げる事は出来ません。
水撃ポンプ自作の鍵は、なんといっても塩ビ管の調達とチャッキバルブの調達がキモです。
塩ビ管は短い物よりもとにかく長いものが必要ですが、殆どの方が軽トラなんて持っていないと思いますし、ホームセンターで購入して配送料を考えたら工務店さんに頼んで運んでもらうのが一番です。
チャッキバルブはホームセンターで購入できますが、とにかく高いです。(一個で7000円位。2個必要)
アマゾンや楽天のセールや中国製品の安価な物を狙って購入するのがおススメです。
水の豊かな環境で、付近に川が流れているなら水撃ポンプで川から水をくみ上げて、菜園やプールに利用するのもおすすめです。
コメント
